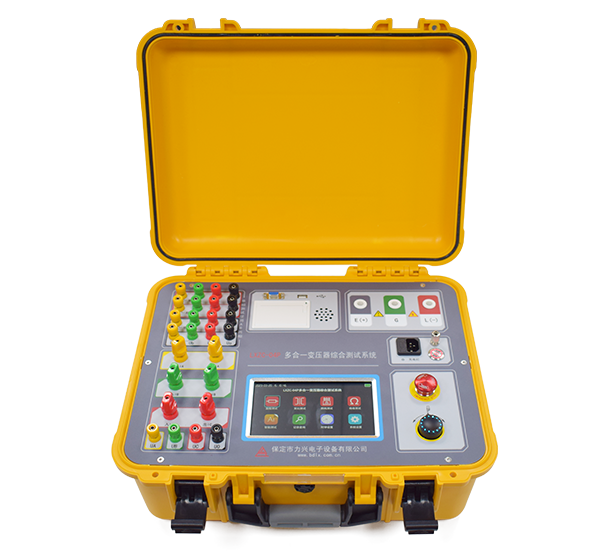

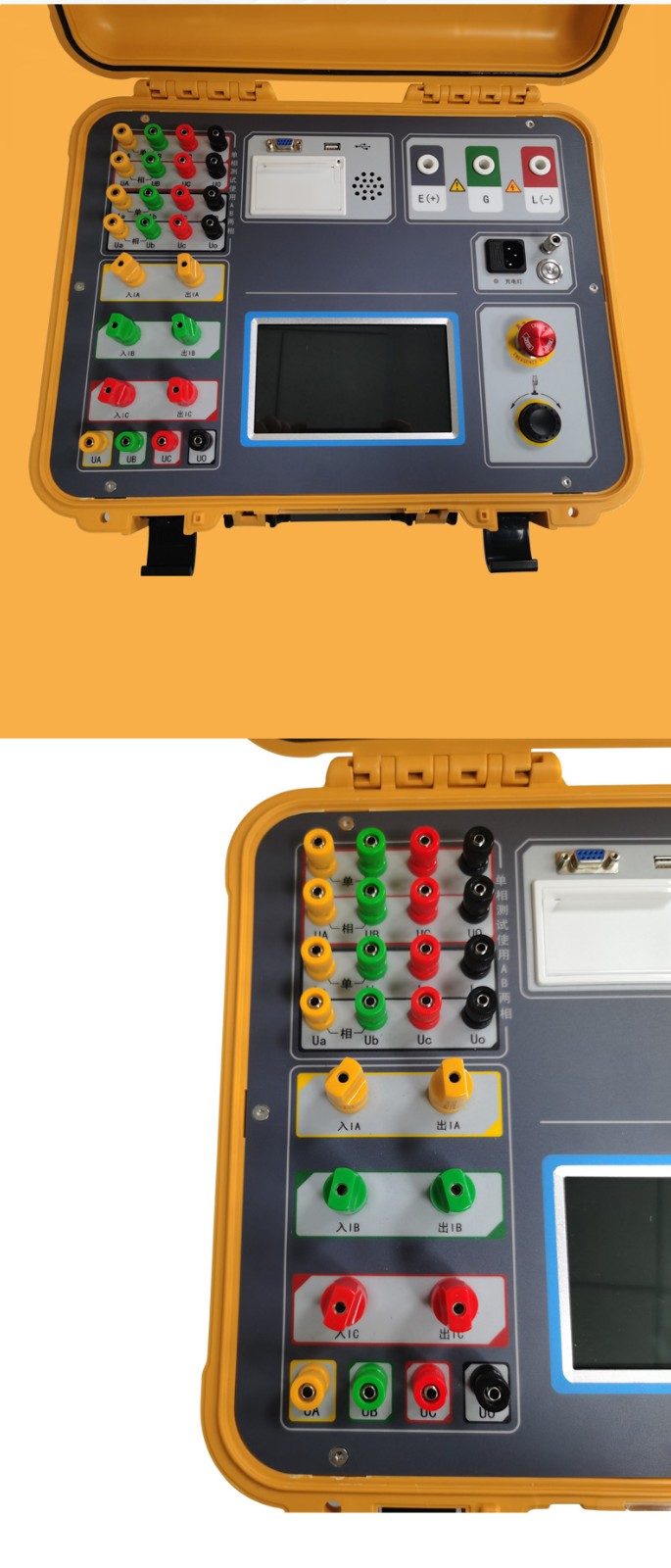

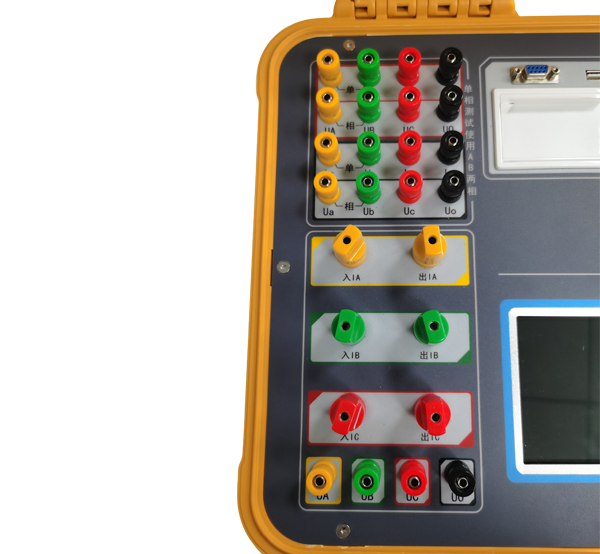

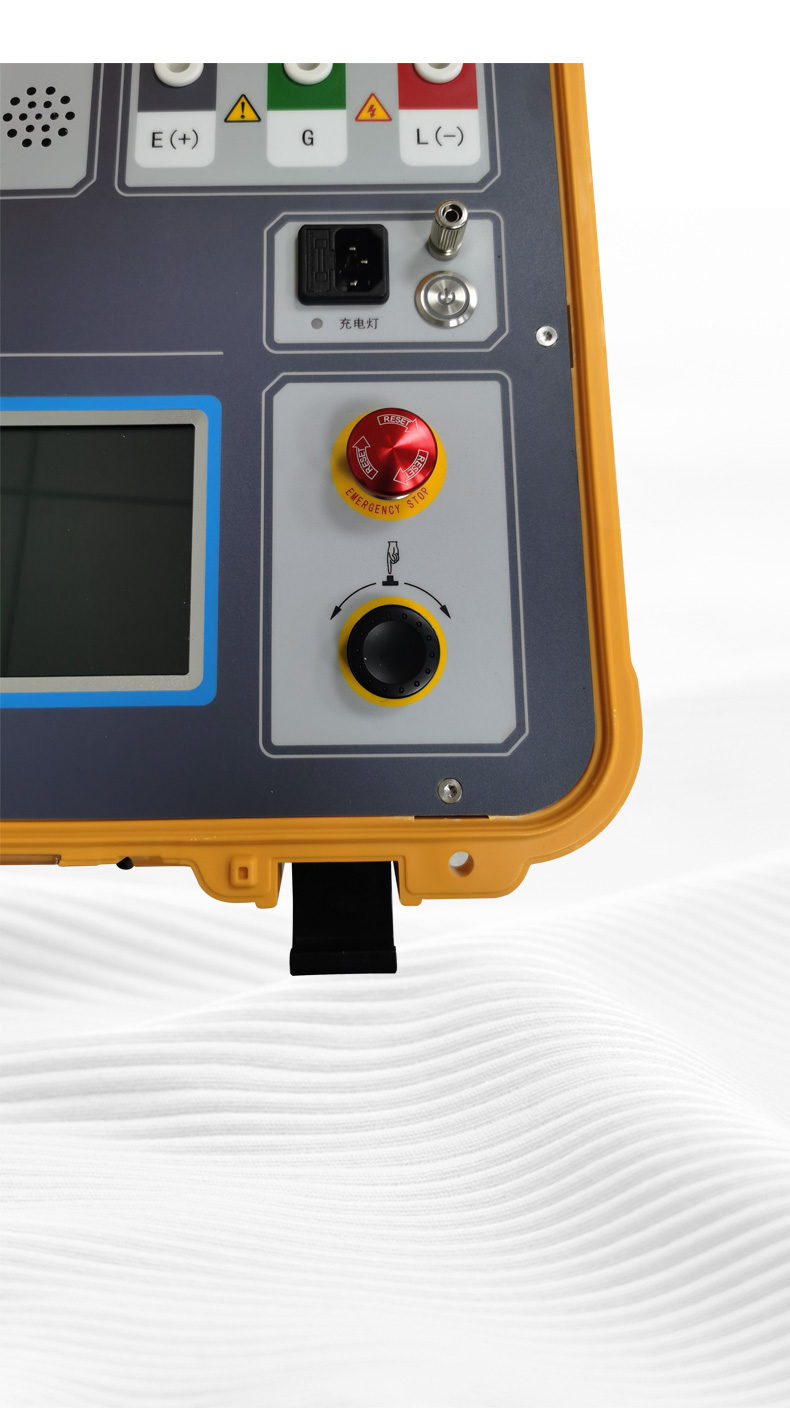

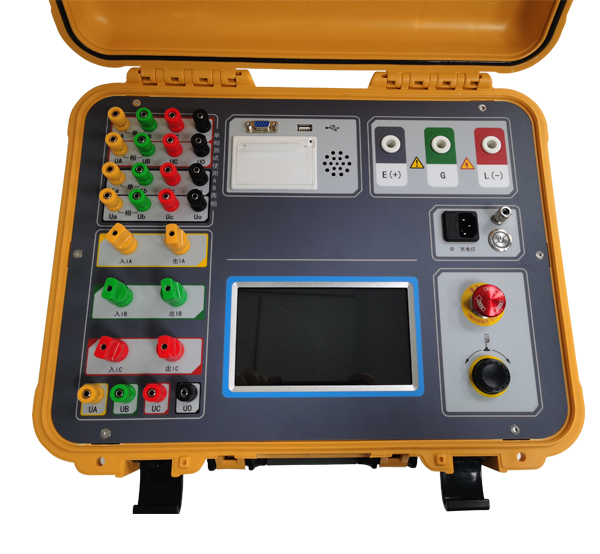

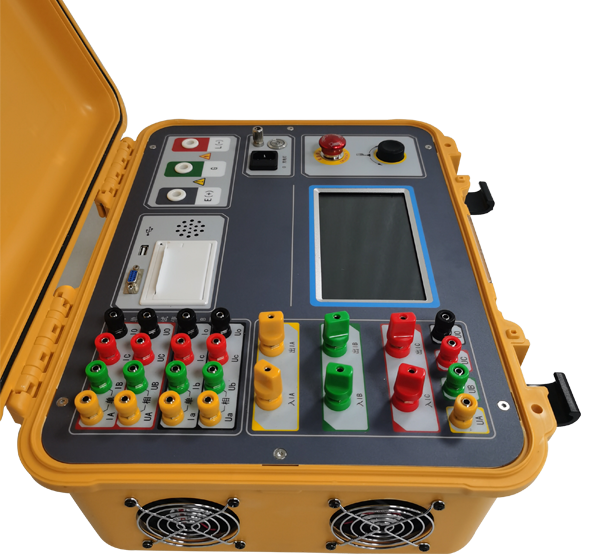

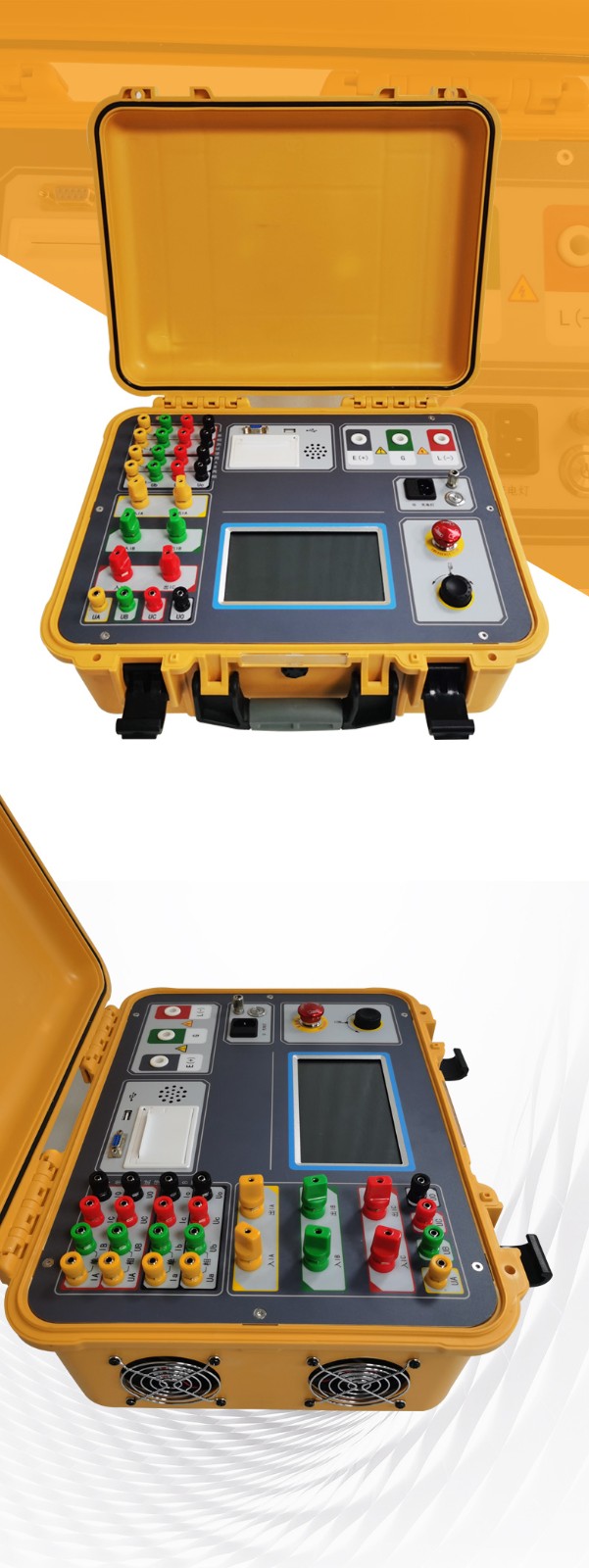

LXZC-04P配電變壓器測試系統
1、智能測試功能：具有輸入一次參數，就可以完成變壓器的各個檔位的直阻、變比測試。智能識別變壓器當前分接位，自動測試出該分接位的變比、直阻數據并保存。能夠智能保存該變壓器已測試過的所有分接位的變比、直阻數據。
2、一次接線、可完成直阻測試、變比測試、智能測試。
3、直阻測試功能，針對Yn型、Y型和△型繞組均可采用三相自動方式測試，并計算出三相不平衡率；最高輸出電流20A，可以滿足配網變壓器的低壓線圈極低阻值的測試。
4、變比測試功能，具有三相、單相、Z型變壓器測試功能；PT/CT變比、極性測試功能；盲測功能。
5、損耗測試功能，具有容量、負載、空載、零序阻抗測試功能，遵循最新的《電力變壓器能效限定值及能效等級》（GB20052-2020）標準，對配電變壓器的能效等級進行準確測量與判斷。
6、絕緣電阻測試功能，最大輸出短路電流5mA，且1mA～5mA可調。具有絕緣電阻IR、吸收比DAR、極化指數PI測試功能。
7、具有多種有線、無線通訊接口，方便儀器功能擴展。
8、采用嵌入式Linux操作系統，具有較高的安全性、流暢性、易用性等。
9、采用A7+M4雙核架構，即滿足測量的實時性，又滿足操作的流暢性。
10、工業級7寸大屏顯示，全觸控結合一鍵飛梭操作。
11、采用大容量鋰電池供電，內置充電器。
1、直阻測試
1）輸出電流：20A、10A、5A、1A、0.1A、≤10mA
2）測量范圍：20 A檔 0.5mΩ～ 100mΩ； 10 A檔 1.0mΩ～ 300mΩ
5 A檔 10 mΩ～ 1.0 Ω； 1A檔 200mΩ～ 6.0 Ω
0.1A檔 2.0 Ω～ 60 Ω； ≤10mA檔 30 Ω～ 50 kΩ
3）準 確 度：±(讀數×0.2% + 2個字)
2、變比測試
1）測量范圍：0.9～10000
2）準 確 度：±(讀數×0.1% + 2個字)(小于等于500)
±(讀數×0.2% + 2個字)(大于500小于等于3000)
±(讀數×0.3% + 2個字)(大于3000)
3）分 辨 率：0.9～9.9999(0.0001)； 10～99.999(0.001)；
100～999.99(0.01)； 10000及以上(1)；
3、容量、空負載測試
1）測量范圍：電壓 AC 50V～850V，電流 AC 0.5A～100A，
容量 30kVA～65000kVA
2）準 確 度：電壓、電流 ±(讀數×0.2% + 2個字)；
功率(0.2≤cosφ≤1) ±(讀數×1.0% + 2個字）；
容量 ±(讀數×10 % + 2個字）
4、絕緣電阻測試
1）輸出電壓：500V、1000V、2500、5000V可選
2）短路電流：1mA～5mA可選
3）電流測試量程：10mA
4）電流測試精度：±(讀數×5%+0.2nA)
5）電容測試量程：20μF
6）電容測試精度：±(讀數×15%+0.03nA)
7）電容放電速率：從10000V到10V,0.5S/μF
8）準確度/量程：未指定：500V ＜100kΩ；
1000V ＜100kΩ；
2500V ＜100kΩ；
5000V ＜100kΩ；
5%： 500V 100kΩ～10GΩ；
1000V 100kΩ～20GΩ；
2500V 100kΩ～100GΩ；
5000V 100kΩ～10GΩ；
20%： 500V 10GΩ～100GΩ；
1000V 20GΩ～200GΩ；
2500V 100GΩ～1TΩ；
5000V 100GΩ～1TΩ；
未指定：500V ＞100GΩ；
1000V ＞200GΩ；
2500V ＞1TΩ；
5000V ＞1TΩ。
5、工作電源：內置鋰電池，容量11AH
6、充電電壓：AC220V
7、主機尺寸：438mm（長）×318mm（寬）×190mm（高）
8、主機重量：12kg
9、使用溫度：-10℃～50℃
10、相對溫度：≤90%，不結露
